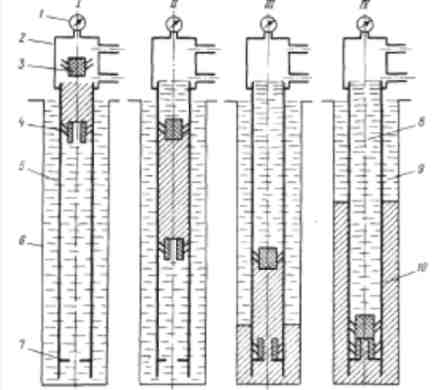

Принципиальная схема одноступенчатого цементирования. Как и почему изменяется давление в цементировочных насосах, участвующих в этом процессе во времени?

Ответ на вопрос: «Принципиальная схема одноступенчатого цементирования. Как и почему изменяется давление в цементировочных насосах, участвующих в этом процессе во времени?»

По этому способу после завершения подготовительных работ в колонну вводят нижнюю пробку с проходным каналом, временно перекрытым диафрагмой.

На верхний конец колонны навинчивают цементировочную головку и приступают к закачке тампонажного раствора, который тут же приготавливают в смесительной установке. Когда весь расчетный объем цементного раствора закачан в скважину, освобождают верхнюю пробку, которая до этого удерживалась в цементировочной головке шпильками.

Начиная с этого момента в обсадную колонну подают продавочную жидкость, под давлением которой верхняя пробка гонги: вниз столб цементного раствора. Вследствие своей более высокой плотности цементный раствор под собственным весом вытесняет промывочную жидкость, что отмечается по падению давления на цементировочной головке.

Как только нижняя пробка достигнет упорного кольца, давление над ней повысится и под его воздействием диафрагма, перекрывающая канал в нижней пробке, разрушится: при этом наблюдается повышение давления на 4…5 МПа. После разрушения диафрагмы раствору открывается путь в затрубное пространство.

Объем продавочной жидкости, закачанной в скважину, непрерывно контролируют.

Когда до окончания продавки остается 1…2 м3 продавочной жидкости, интенсивность подачи резко снижают. Закачку прекращают, как только обе пробки (верхняя и нижняя) войдут в контакт: этот момент отмечается по резкому повышению давления на цементировочной головке. В обсадной колонне под упорным кольцом остается некоторое количество раствора, образующего стакан высотой 15…20 м. Если колонна оснащена обратным клапаном. можно приоткрыть краны на цементировочной головке и снизить давление.

Цементирование по этому способу осуществляется в тех случаях, когда скважина не имеет осложнений. Перекрываемые пласты не поглощают раствор, высота перекрытия ствола скважины цементным раствором позволяет цементировать при однократной подаче цементного раствора.

Вопросы для подготовки к госэкзамену по специальности «Бурение нефтяных и газовых скважин»
