Ответ на вопрос: «Особенности конструкций и профилей морских наклонно направленных и горизонтальных скважин».

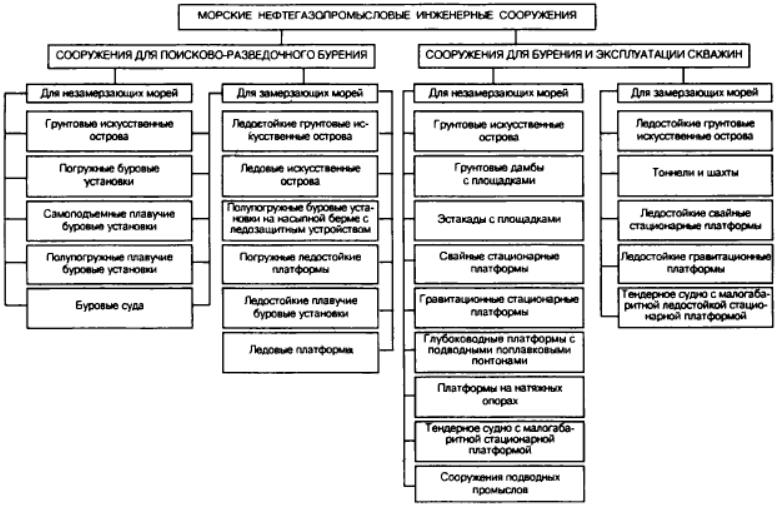

Рис. 1. Классификация морских нефтегазопромысловых инженерных сооружений.
Технология бурения морских нефтяных и газовых скважин в основном не отличается от бурения скважин на суше. Вместе с тем бурение скважин с буровых установок, находящихся на плаву (самоподъемных плавучих буровых установок, буровых судов, полупогружных плавучих установок) во время проводки скважины, имеет некоторые особенности.
Буровое судно во время бурения перемещается относительно подводного противовыбросового устьевого оборудования, размещенного над устьем бурящейся скважины и закрепленного на морском дне.
Для компенсации вертикальных перемещений бурильной колонны между талевым блоком и крюком устанавливается специальное устройство — компенсатор вертикальных перемещений. Горизонтальные перемещения судна компенсируются специальным устройством — водоотделяющей колонной (стояком), устанавливаемым между подводным противовыбросовым оборудованием и палубой установки.
Буровая вышка испытывает дополнительные динамические нагрузки, возникающие во время качки, как при бурении, так и при переходе с оконченной бурением скважины на новую точку.
Циркуляционная система промывки скважины, очистки и приготовления бурового раствора выполняется закрытой и замкнутой, так как применение открытой желобной системы из-за качки затруднено.
При бурении морских нефтяных и газовых скважин, как правило, применяют комплекс механизмов для механизации и частичной автоматизации спускоподьемных операций.
Особенность работы механизмов АСП на буровых установках, находящихся на плаву, прежде всего связана с качкой плавучего бурового средства.
В практике бурения скважин на море широко применяются комплексы подводного устьевого оборудования, устанавливаемые на морском дне. Наличие комплекса устьевого оборудования позволяет смешаться плавучим средствам от центра скважины, а установленное на морском дне оборудование меньше подвержено механическим повреждениям.
Комплекс подводного устьевого оборудования (ПУО) предназначен: для направления в скважину бурильного инструмента, обеспечения замкнутой циркуляции бурового раствора, управления скважиной при бурении и др.; наземного закрытия бурящейся скважины в целях предупреждения возможного выброса из скважины при аварийных ситуациях или отсоединении буровой установки в случае больших волнений моря.
