Оборудование для проведения гидравлического разрыва пласта

Ответ на вопрос: «Оборудование для проведения гидравлического разрыва пласта».

рисунок

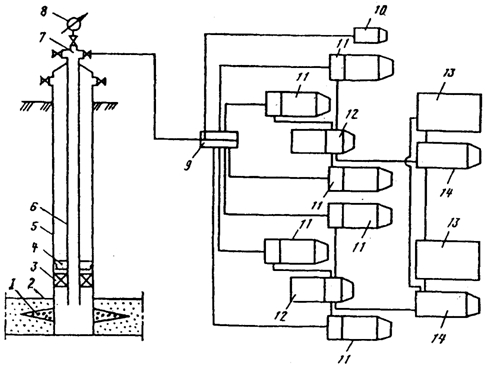

Рис. 1. 1 – трещина разрыва; 2 – продуктивный пласт; 3 – пакер; 4 – якорь; 5 – обсадная колонна; 6 – насосно-компрессорные трубы; 7 – арматура устья; 8 – манометр; 9 – блок манифольдов; 10 – станция контроля и управления процессом; 11 – насосные агрегаты; 12 – пескосмесители; 13 – емкости с технологическими жидкостями; 14 – насосные агрегаты.

Арматура устья 2АУ-700 и 2АУ-700СУ предназначена для обвязки устья скважин с насосными установками при гидропескоструйной перфорации, ГРП, цементировании при капитальном ремонте, промывке песчаных пробок, кислотных обработках и других процессах в районах с умеренным климатом (2АУ-700) и с умеренным и холодным климатом (2АУ-700СУ). Позволяет спускать и опускать НКТ без нарушения герметичности.

Для транспортирования неагрессивных жидкостей и подачи их в установки используются автоцистерны (ППЦ-23, АЦПП-21-5523А — состоит из цистерны,насоса центробежного 4К-6 с трансмиссией и манифольда).

Агрегат 4ПА и установка УСП-50 предназначены для транспортирования песка, приготовления песчаножидкостной смеси и подачи ее на прием насосных установок при ГРП, а также при гидропескоструйной перфорации. Агрегат 4ПА состоит из бункера разделенного на 2 секции для 2х различных фракций, пневмовибраторов, рабочего и загрузочного шнеков, регулятора подачи сыпучего материала и смесителя.

Установка насосная УН1-630×700А (4АН-700) предназначена для нагнетании различных жидких сред при ГРП, гидропескоструйной перфорации и других промывочно-продавочных работ, проводимых в нефтяных и газовых скважинах. Состоит из закрепленных на общей монтажной раме силового агрегата, коробки передач, насоса, трубопровода, обвязки. Для обеспечения работы во всем диапазоне давлений и подачи насос 4АН-700 оборудован сменными плунжерами.

Блоки манифольдов 1БМ-700 и 1БМ-700С предназначены для обвязки насосных установок между собой и с устьевым оборудованием при нагнетании жидкости в скважину в районах с умеренным климатом (1БМ-700) и с умеренным и холодным климатом (1БМ-700С).
